Fibocom NL678-E – 4G 3G модуль (модем) mini PCI-e (LTE Cat.6), до 300 Мбит/с – аналог Quectel EP06-E

3.490

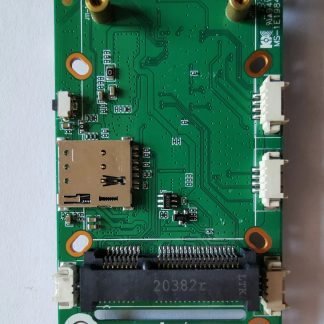

Внимание! LTE-модуль Fibocom NL678-E не поддерживает протокол MBIM, что практически не влияет на его функциональность – проверена штатная работа с роутерами на ОС OpenWRT: ZBT WG3526, WG2107, CPE2801, WE826-T2, WE2802d и др.

Fibocom NL678-E – модуль беспроводной связи формата mini PCI Express категории 6 (LTE Cat.6) с пиковой входящей скоростью в сетях 4G+ / LTE Advanced 300 Мбит/сек. Является более функциональным аналогом известного модуля Quectel EP06-E, так как умеет агрегировать частоты с диапазоном B1: B1+B3, B1+B7, в остальном – идентичен EP06-E. В отличие от своего более скоростного собрата Fibocom L850-GL (LTE Cat.9) произведен на основе разработок Qualcomm, а не Intel. Прекрасно работает в устройствах с прошивкой OpenWRT. Имеет антенные разъемы типа u.Fl (IPX/IPEX).

Инструкция (User manual) Fibocom NL678-E с АТ-командами (AT-commands) >>>

Артикул: 366 Категория:

Описание

Технические характеристики Fibocom NL678-E:
Чипсет – MDM9240
Рабочие диапазоны частот:
4G LTE FDD – Band 1,3,5,7,8,20,28,32 (B32 RX только для CA)
4G LTE TDD – Band 38/40/41
3G WCDMA – Band 1//3/5/8
Скорость передачи данных (максимальная):
4G LTE FDD, Мбит/сек – 300 (вход) / 50 (исход)
4G LTE TDD, Мбит/сек – 240 (вход) / 30 (исход)
3,5G DC-HSPA+, Мбит/сек – 42 (вход) / 5.76 (исход)
3G UMTS, Мбит/сек – 0,384 (вход) / 0,384 (исход)
Агрегация частот (CA):
B1+B1/3/5/7/8/20/28,
B3+B3/5/7/8/20/28,
B5+B7,
B7+B7/8/20/28,
B38+B38,
B40+B40,
B41+B41,
B20+B32 (B32RX только для АЧ SCC)
Размеры, мм – 51 x 30 x 4.3
Рабочая температура – -40℃~+85
Температура хранения – -40℃~+85
Рабочее напряжение, В – 3.1~4.4 (стандарт 3.3)
Мощность передатчика:
3G WCDMA: 23.5 dBm ± 1 dB
4G LTE FDD: 23.0 dBm ± 1 dB
4G LTE TDD: 23.0 dBm ± 1 dB
AT-команды – 3GPP TS 27.007, 27.005, и проприетарные AT-команды FIBOCOM
Функции:
MUX – Basic Mode
SMS – MO/MT Text and PDU modes
Интерфейсы:
SIM-карта – 1.8В/3.0В
Антенна – 3 (Основная, Дополнительная, GNSS)
Driver – Linux/ Android / Windows

Детали

Габариты 5,1 × 3 × 0,43 см
